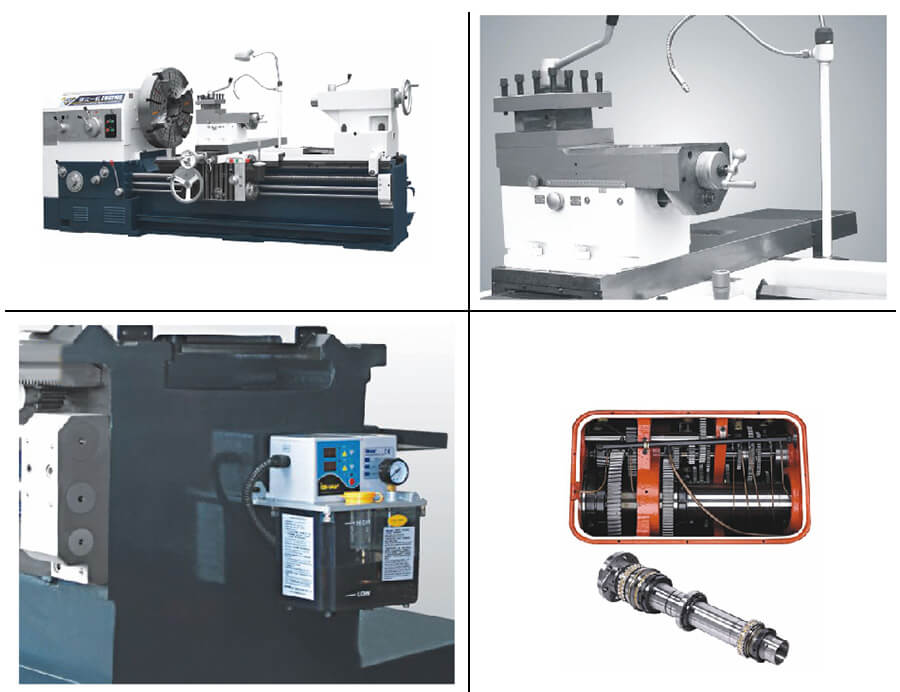

CW 系列普通车床
普通机床

概述

该系列车床功率大,刚性强、主轴调速范围广,适用于强力或高速切削,可以车削端面、外圆、内孔以及公制、英制、模数、径节各种螺纹,并可承担钻孔,套料、镗孔等工艺。床头箱内用压力油强制润滑,主轴转速范围具有数种,供用户选择。
溜板箱内有安全机构,可防止车床因过载而损坏。上刀架可以机动车削短的锥体,纵向进给与上刀架进给的复合运动可机动车削长的锥体.车床采用卧式平床身,导轨超音频淬火,床鞍贴有TSF导轨板,运动灵活,精度稳定。车床的操纵手柄集中,使用方便灵活。



项目 单位 Cw6180 Cw61100 Cw61125
床身上最大回转直径 mm 800 1000 1250
刀架上最大回转直径 mm 480 680 930
最大工作长度 mm   1500、2000、3000-12000mm
马鞍槽内回转直径和马鞍有效宽度 mm 1000/310 1200/310 1450/310
主轴通孔直径和轴头形式   Φ105mm;D11
主轴孔前锥体和顶尖锥体度   Φ120mm;莫氏Mores No.5
主轴转速级数和范围 r/min 18种kinds5.4-720
纵向进给量和范围 r/min 64种kinds0.06-24.3
范围1:1 r/min 0.1-1.52
范围16:1 r/min 1.6-24.3
用交换齿轮微量进给范围 r/min 0.06-0.912
横向进给量与纵向进量的比率   1/2
床鞍快移速度 r/min 4000
机床丝杠螺距   12mm(公制);1/2"(英制)
公制螺纹种数、范围 mm 50种kinds1-240(另有14种非标螺纹)
英制螺纹种树、范围 t.p.i 26种kinds14-1
横数螺纹种树、范围 mm 53种kinds0.5-120
径节螺纹种树、范围 DP 24种kinds28-1
下刀架最大横向行程 mm 500
上刀架最大行程 mm 300
尾座套筒行程 mm 250
围座套筒锥度   莫氏Mores No.5 莫氏Mores No.6
主电机功率 KW 11or15 15
快速点击功率 KW 1.1
冷却电机功率 W 120
机床宽度x高度x高度 mm 1550x1630x1800(CW6180) 1550X1790(CW61100Q) 1550X1855(CW61125Q)
机床重量 最大工件长度mm 1500 kg 5000
3000 kg 5600
4000 kg 6200
5000 kg 7000
6000 kg
8000 kg
10000 kg
11000 kg
12000 kg
床身倒轨宽度 mm 600
最大承重 kg 2000
