CK 系列全功能数控车床
全功能数控机床

概述

CK6156系列数控车床是一种经济、安全耐用、性能优良的万能型加工机床,各项功能结构采用现代化设计理论及人体工学设计,操作简单,可靠性及宜人性优良。
该系列机床适用于国防军工、航空航天、石油化工、汽车、铁路、船舶等领域的需求。可实现轴类、盘类的内外表面、圆锥面、圆弧面、各种常用螺纹、镗孔、铰孔加工,还可实现非圆曲线加工。机床加工效率高,精度保持性好,加工出的产品互换性高。

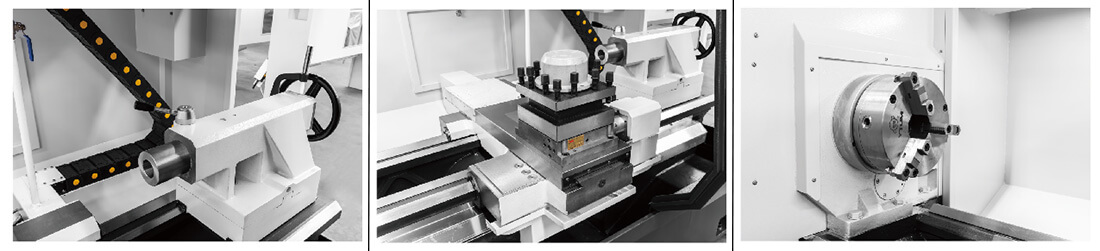

该系列机床采用整体卧式平床身并应用双三角形导轨组合形式,机床导轨经超音频淬火处理,具有较高的硬度及耐磨性。
床鞍导轨下滑面采用TSF耐磨镶层结构,运动轻便灵活、寿命长,并进一步提高床身导轨的耐磨性。

项目 单位 CAK6156 CAK6166 Ck6156 Ck6166
导轨跨度 mm 435 435 435 435
最大工件长度 mm 1000 1500 2000 1000 1500 2000 1000 1500 2000 1000 1500 2000
最大切削长度 mm 890 1390 1900 890 1390 1900 890 1390 1900 890 1390 1900
滑板上最大回转直径 mm 300 400 300 400
主轴端部型式及代号 mm 280 380 280 380
  mm A8 A8 A8 A8
卡盘 手动   Φ250★ Φ250 Φ250 Φ250
气动   Φ250★ Φ250★ Φ250★ Φ250★
液压   Φ250★ Φ250★ Φ250★ Φ250★
主轴前端锥孔锥度 mm 1:20 1:20 1:20 1:20
主轴孔径 mm 80 80 80 80
主轴转速级数 n 手动三档档内无级★ 手动三档档内无级★ 手动三档档内无级★ 手动三档档内无级★
主轴转速范围 r/min 71-710 215-2200★ 36-366 78-785 178-1600★ 22-220 71-710 215-2200★
主电机功率 kw 7.5★ 7.5 7.5★ 7.5
中心高 距创高 mm 280 330 280 330
距地面 mm 1130 1130 1185 1185
快速移动 m/min 6/10(1900mm时Z为6) 6/10(1900mm时Z为6) 6/10(1900mm时Z为6) 6/10(1900mm时Z为6)
刀架转位时间(一工位) s 2.4(立四) 2.2(立六) 1.6(卧六) 2.4(立四) 2.2(立六) 1.6(卧六) 2.4(立四) 2.2(立六) 1.6(卧六) 2.4(立四) 2.2(立六) 1.6(卧六)
刀架转位重复定位精度 " 1.5(2卧六) 1.5(2卧六) 1.5(2卧六) 1.5(2卧六)
X轴行程 mm 280 330 280 330
Z轴行程 mm 700 1050 1450 1950
X轴重复定位精度 mm 0.008
定位精准 mm 0.015
Z轴重复定位精度 mm 0.01(700 1050)0.016(1450)0.02(1950)
定位精准 mm 0.020.0360.04
工件精度   IT6-IT7 IT6-IT7 IT6-IT7 IT6-IT7
工件表面粗糙度 μm Ra1.6 Ra1.6 Ra1.6 Ra1.6
尾座套筒直径/行程 mm 85/150 85/150 85/150 85/150
尾座锥孔锥度 mm 莫氏5号 莫氏5号 莫氏5号 莫氏5号
刀架形式 立式四工位
立式六工位
卧式六工位
刀杆尺度 外孔 mm □25X25 □25X25 □25X25 □25X25
内孔 mm Φ32.Φ25 Φ32.Φ25 Φ32.Φ25 Φ32.Φ25
总电源功率 kw 15 15 15 15
中心架 mm Φ20-Φ160
跟刀架   Φ20-Φ90★,其中2000规格为标配
最大承重(盘类) kg 700 700 700 700
最大承重(轴类件) kg 1400 1600 1700 1800 1300 1500 1600 1700 1300 1500 1600 1700 1300 1500 1600 1700
机床重量(净重/毛重)   kg 2100/4160 2100/4160 2200/4260 2200/4260
  kg 2300/4590 2300/4590 2400/4690 2400/4690
  kg 2600/5400 2600/5400 2700/5500 2700/5500
  kg 2900/3500 2900/3500 3000/3600 3000/3600



●标准配置      ★选择配置
