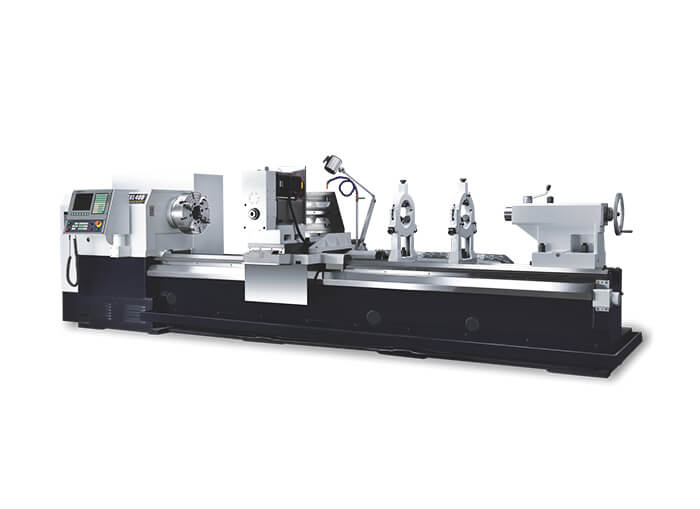

CJKL400 数控螺杆铣
异型螺杆专用机床

概述

本机床主轴及纵横向过给采用国产或进口伺服电机,整体床身导轨采用高强度铸铁,超音频淬火后精密磨削,床鞍导轨贴塑,摩擦系数小。
铣头转速采用机械二挡变频调速,可加工螺距变化、槽深变化的各种圆柱体、等导程、变导程、渐变导程、等槽深、变槽深的螺杆。加工粗糙度可达Ra3.2,螺杆导程误差0.06mm/300mm.

项目 单位 CJKL400
两顶尖工件长度 mm 2000 3000 4000 5000 6000
机床有效切削长度 mm 1500 2500 3500 4500 5500
量大加工工件直径 mm 200
整体床身导轨宽度 mm 600
主轴转速范围(无极) r/min 0.1-9
主轴通孔直径 mm 80
铣刀安装方式   前置式直导轨进给
铣刀主轴孔锥度   BT40/BT50
铣刀刀柄锥度   莫氏3#或2#
铣头主轴转功速 r/min 50-1000
铣头电机功率 kw 5.5
控制系统的基本参数
控制轴数   X/Y/C轴
最小设定单位 mm 0.001
最小设定转角   0.01
控制精度   控制误差<1个脉动相应的位移量或转角量
尾架主轴直径 mm 105
快速移动速度
纵向 mm/min 6000
横向 mm/min 6000
排屑装置   人工排屑
净重 kg 6000
